SXW-A微控渦洗式洗砂機
點擊數：1682次
一、概述
SXW微控渦洗式洗砂機是微型計算機控制技術實現定時和調速，測定砂樣中所含泥量的百分率。其結構由機體、電動機、攪拌軸、阻流棒、洗砂杯微型計算機控制系統等部份組成。
二、技術參數
1. 洗砂杯（直徑×高）70～75×165毫米 標線處高 150毫米 容量 600毫升
2. 電動機：轉速4000轉／分；功率6瓦
3. 設定時間： 0～99分 型號XD－15
4. 外形尺寸（長×寬×高） 140×248×560毫米
三、 使用與調整
1. 稱烘干的砂樣置于洗砂杯7中。
2. 加入390毫升水和10毫升濃度為5%的焦磷酸鈉溶液。
3. 將洗砂杯7放在托盤6上，升高托盤6使攪拌軸9完全伸入洗砂杯7中，固緊偏心定位扳手4。
4. 開啟電源開關,接通電源。
5. 設定時間15-30分鐘，自動定時洗砂。
6. 當停止攪拌后，，松開定位旋扭，取下洗砂杯，仔細沖洗粘于杯壁的砂泥，并用玻璃棒攪拌，再加入清水至標準高度125毫米處為止。

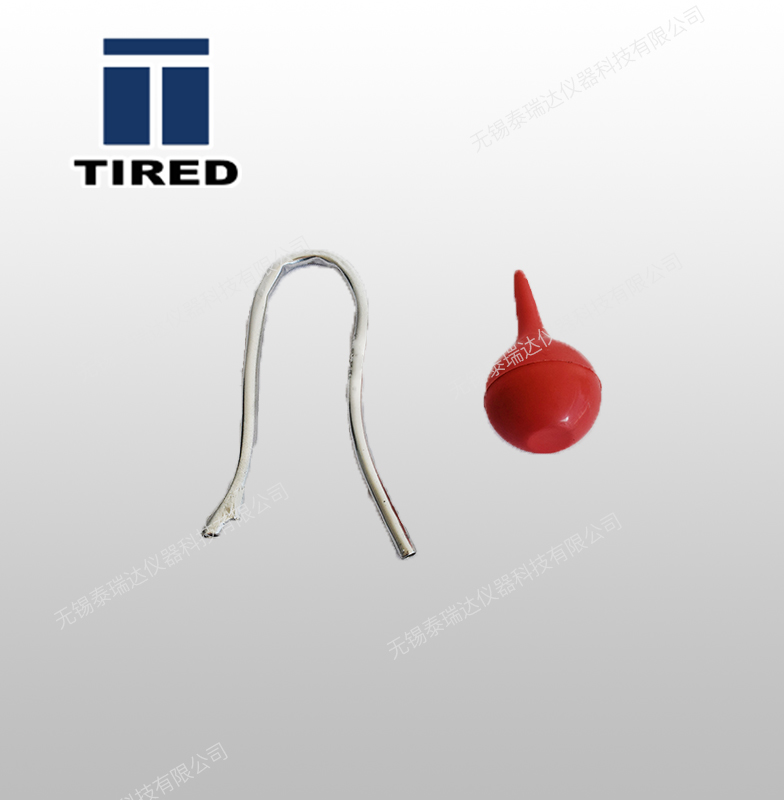

7. 靜置沉淀10分鐘，然后插入虹吸管（如圖所示，管端至沉砂表面的距離應為12～13毫米）以排除渾水。
8. 二次添入清水至標準高度，用玻璃棒攪拌30秒種，靜置10分鐘后再用虹吸管吸去上部之渾水。這樣反復進行多次直至水透明為止（但第三次及以后多次均靜置 5分鐘）。
9. 用一只直徑100毫米左右的漏斗，內置濾紙將洗砂杯中殘存的砂粒濾出，并將濕砂連同濾紙置于玻璃表面皿中放在烘箱內，在105～200℃溫度下烘干約一小時，取出待冷，稱其重。按下式計算砂樣中含泥量百分率：
X＝(Q1-Q2)/Q1×100%
X 含泥量（%）
Q1 砂樣的重量（克）
Q2 洗后砂樣的重量（克）
四、 維修與保養
1. 本機不可空載轉動。
2. 注意電路是否絕緣，地線是否接通。
3. 每天使用后，應拔去電源插頭，將偏心定位扳手4松開，托盤下降，并將洗砂葉片擦凈。
4. 本機連續運轉不得超過60分鐘。
5. 不用時用塑料薄膜罩罩上以防塵。
五、 附件
附件 洗砂杯2只； 虹吸管1只；攪拌葉片2只
